二、產品特點
1、鑄鋁合金外殼，表面噴塑。
2、內裝交流接觸器，自復位萬能轉換開關或按鈕等。
3、可控制交流50Hz，380V，三相異步電動機的直接起動停止，并具有過載和斷相及失壓保護。
4、鋼管或電纜布線均可。
5、符合GB3836-2000，IEC60079 標準要求。
三、主要技術參數
|
產品型號
|
額定電壓（V）
|
額定電流
（A） |
控制電機最大功率 （KW） |
防爆標志
|
繼電器整定電流調節范圍（A） |
防護等級
|
出線口螺紋
（G") |
電纜外徑
（φ,mm) |
|
BYQ-12/□
|
380
|
12
|
5.5 |
Exde II BT6
*Exde IIC T6 |
0.25～0.40
2.5～4 4～6 17～25 23～32 30～40 37～50 48～65 55～70 63～80 80～95 |
IP54
|
1
|
12～17
|
| BYQ-16/□ | 16 | 7.5 | ||||||
| BYQ-25/□ | 25 | 11 | ||||||
| BYQ-32/□ | 32 | 15 | 11/4 | 13～26 | ||||
| BYQ-40/□ | 40 | 18.5 | ||||||
| BYQ-50/□ | 50 | 22 | ||||||
| BYQ-63/□ | 63 | 30 | 11/2 | 17～30 | ||||
| BYQ-80/□ | 80 | 37 | ||||||
| BYQ-95/□ | 95 | 45 | 1 | 12～17 | ||||
| BYQ-12/□N | 12 | 5.5 | ||||||
| BYQ-16/□N | 16 | 7.5 | ||||||
| BYQ-25/□N | 25 | 11 | 11/4 | 13～23 | ||||
| BYQ-32/□N | 32 | 15 | ||||||
| BYQ-40/□N | 40 | 18.5 |

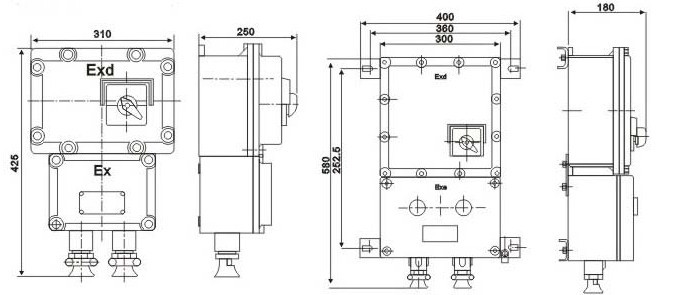

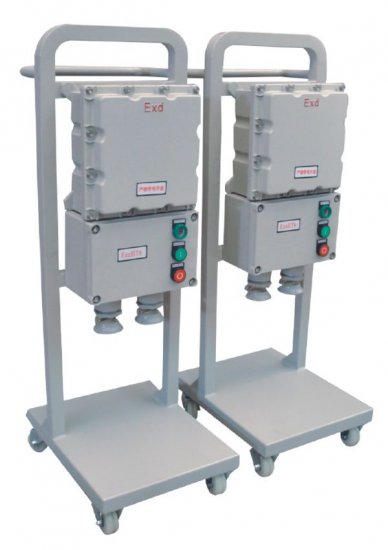

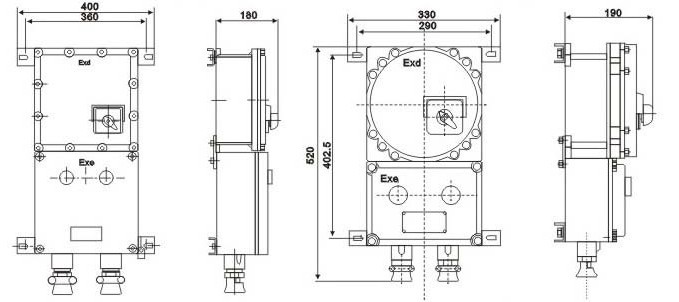

四、外形舉例
五、電氣原理圖
