BQJ51系列防爆自耦減壓啟動器(IIB)
一、適用范圍 1 ． 1 區、 2 區危險場所。 2 ． IIA 、 IIB 類，溫度組別為 T1-T4 的爆炸性氣體環境。 3 ．戶內、戶外均可。 三、產品特點 1． 外殼為鋼板焊接而成，經表面酸洗磷化處理后
訂購熱線：156-3717-0993產品詳情
一、適用范圍
1．1區、2區危險場所。
2．IIA、IIB類，溫度組別為T1-T4的爆炸性氣體環境。
3．戶內、戶外均可。
三、產品特點
1． 外殼為鋼板焊接而成，經表面酸洗磷化處理后，采用高壓靜電噴塑。
2． 內裝自耦變壓器、交流接觸器、時間繼電器、中間繼電器、熱繼電器、電流互感器、轉換開關、熔斷器、電壓表、電流表、指示燈等。
3． 具有過載、短路、失壓、斷相保護等功能。
4． 延時自動控制時間繼電器（0-60S內可調）。
5． 適用于不間斷長期工作制，空載或輕載啟動，兩次連續起動間隙不小于15分鐘。
6． 所有緊固件均采用抗強腐蝕的304不銹鋼緊固件。
7． 鋼管或電纜布線均可。
8． 可根據用戶要求特制。
四、主要技術參數
|
型號 |
電機功率（KW） |
額定電流（A） |
自耦變壓器容量（KVA） |
電流互感器比值 |
防爆標志 |
防護等級 |
|
BQJ51-14 |
14 |
28 |
14 |
75/5 |
ExdeIIBT4
ExdIIBT4 |
IP54 |
|
BQJ51-22 |
22 |
40 |
22 |
|||
|
BQJ51-28 |
28 |
58 |
28 |
|||
|
BQJ51-45 |
45 |
80 |
45 |
150/5 |
||
|
BQJ51-55 |
55 |
110 |
55 |
|||
|
BQJ51-75 |
75 |
142 |
75 |
300/5 |
||
|
BQJ51-80 |
80 |
155 |
115 |
|||
|
BQJ51-95 |
95 |
180 |
||||
|
BQJ51-115 |
115 |
230 |
||||
|
BQJ51-125 |
125 |
250 |
135 |
400/5 |
||
|
BQJ51-130 |
130 |
260 |
||||
|
BQJ51-135 |
135 |
270 |
|
防腐等級 |
進線口螺紋（G） |
出線口螺紋（G） |
電纜外徑（φ，mm） |
|
WF1 |
1．5-3 |
1．5-3 |
17-45 |

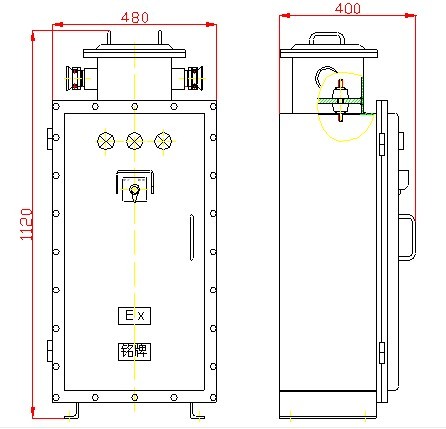

五、外形及安裝尺寸 舉例：45KW

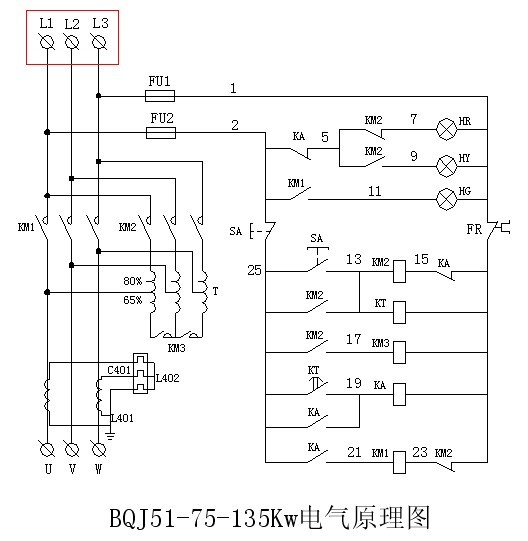

六、電氣原理圖：
