四川綿陽防爆小屋為化工行業力大功了
| 防爆分析小屋 適用范圍 1、爆炸性氣體環境：1區、2區 2、場所中危險氣體或蒸氣：IIA、IIB、IIC 3、溫度組別：T1～T4 4、環境溫度：-20℃～+40℃ 5、戶內、戶外(IP56) 產品特點 1、設有防爆配電箱和接線箱 2、 敷線方式根據用戶要求而定 3、可根據用戶要求安裝防爆空調，確保小屋內的溫度，也可在屋內安裝防爆電熱汀或蒸汽供暖設備 4、內裝防爆熒光燈 5、可根據用戶要求內裝工作臺 6、 分析儀表可由用戶自定 7、分析小屋具有防震、防靜電、防火花、防塵、抗干擾等優點，為儀表提供良好的運行環境，增強系統的可靠性 8、分析小屋可將各工業領域中應用的各過程分析儀表相對集中安裝，利用分析小屋公共工程統一供電，統一與控制室互傳 信號 | |
| 型號含義 Type designation | |
PXK51 型號含義 PXK-□□/□/□T 特殊要求(無要求可不注) 外形尺寸:寬X高X厚 S:聯鎖(用戶配電與正壓自控系統低壓聯鎖) (不要求可不注) t:通風型 b:補償型 X:箱式 Q:琴臺式 G1:柜式1（上下結構） G2:柜式2（左右結構） 正壓型防爆配電柜 | |
| 主要技術參數 | |
| 防爆標志 防護等級 吹洗 氣源 耗氣量 Expdem II BT4 Expdem II CT4 IP56 正壓 凈化空氣 4-15m3/h | |
| 1、尾氣排放管 Tail gas plume 2、報警燈 Alarm lamp 3、通風機 Veatilator 4、供電箱 Power supply box 5、信號及報警接線盒 Signal and alarm junction box 6、參比氣、載氣氣源 Sample gas 7、標準氣 Standard gas 8、鋼瓶固定架 Fixed frame of steel bottle 9、氣路接口板 Gas pipeline connecting board 10、分析間內工程管路接口板 Engineering pipeline connecting board inisde the analysis house. | |
| 現場分析小屋的規格及型號（表1) Size and model of the site analysis houselet( table 1) | |
| 規格、型號 尺寸 高×寬×深 材質 外形 內腔 內腔底面積 XZFW-G-4311 XZFW-B-4312 XZFW-L-4313 2500×2200×1700 2235×2100×1600 3.36m2 鋼外殼（噴塑） 鋁合金外殼 XZFW-G-4321 XZFW-B-4322 XZFW-L-4331 2500×2800×1700 2235×2700×1600 4.32m2 鋼外殼（噴塑） 不銹鋼外殼 XZFW-G-4331 XZFW-B-4332 XZFW-L-4333 2500×3400×1700 2235×3300×1600 5.28m2 鋁合金外殼 鋼外殼（噴塑） 不銹鋼外殼 XZFW-G-4341 XZFW-B-4342 XZFW-L-4343 2500×4000×1700 2235×3900×1600 6.24m2 鋁合金外殼 鋼外殼（噴塑） 不銹鋼外殼 鋁合金外殼 | |
PXK51系列正壓型防爆配電柜
為了能讓用戶正確選型、安裝、使用本設備，特編寫本《說明書》，供用戶參閱。
本《說明書》是我公司結合產品的實際情況，對其結構、工作原理、安裝、調試、操作、維護等作了詳細介紹。
一 產品選型說明
型號含義
PXK-□□/□/□T
特殊要求(無要求可不注)
外形尺寸:寬X高X厚
S:聯鎖(用戶配電與正壓自控系統低壓聯鎖)
(不要求可不注)
t:通風型
b:補償型
X:箱式
Q:琴臺式
G1:柜式1（上下結構）
G2:柜式2（左右結構）
正壓型防爆配電柜
二 產品結構概述
本產品適用于石油化工、海上鉆井平臺、冶金、醫藥、輕工、紡織、食品、生物工程、航天航空工程以及軍事設施等工廠中，具有ⅡA、ⅡB、ⅡC類T1～T4爆炸性氣體或蒸氣環境；海拔高度不超過2000米；25℃時，相對濕度95％以下；工作環境溫度-20℃～+40℃之間?？筛鶕?jù)用戶要求安裝各種普通的檢測儀表、分
析儀表、顯示儀表、變壓器、軟啟動器、變頻器、微電腦觸摸屏以及普通電器元件，對用戶內裝電器元件基本不受限制。
配電柜由柜體、自控系統、布?xì)庀到y(tǒng)、報警系統、配電系統組成；正壓腔內裝部分控制系統的防爆元件及用戶的配電系統元件。
本配電柜采用Q235鋼板焊接而成，對其各接合面都經過了特殊的密封處理。
本配電柜進氣方式為通風型，即不間斷連續供氣，正壓腔內裝元件的工作熱量可隨氣路帶走，具有很好的散熱效果。
本產品引用GB3836.1-2000 ,GB3836.5-2004以及相關標準設計、制造、檢驗。
三 產品的工作原理
配電柜在自動控制系統的控制下，通入保護氣體，正壓腔內壓力高于正壓腔外的壓力，形成微正壓的安全小環境，從而阻止了可燃性危險氣體進入正壓腔內，保證內裝普通儀表和電器元件的安全運行。
自動控制系統主要完成手動換氣、補氣、超高壓自動報警和排氣、欠壓報警、低壓聯鎖斷電等系列功能。（本配電柜具有低壓聯鎖功能，低于規定的氣壓值（50Pa）時，自動切斷進入正壓腔的用戶配電電源）
四 產品的安裝
一、 柜體安裝
1、 柜體的安裝位置：戶內或戶外有棚頂，無明顯震動平坦的地方。
2、 本產品安裝方式為落地式和壁掛式，本柜設置了專用于固定的安裝孔，具體參數詳見技術附件或產品實物。
3、 布線方式為電纜布線，用戶電纜結構可參考相關國家標準和行業標準，并結合本柜的結構要求進行設計、施工。
4、 搬運時注意，本產品嚴禁大幅度傾斜，傾斜度不大于100。
5、 本產品在運輸、安裝定位時，嚴禁采用撬、錘等方式進行搬動。否則，可能影響產品的密封性能，導致本產品無法正常運行。
6、 本產品設置了進氣口和排氣口，供用戶接管。用戶須按"氣路管道布置圖"布置進氣管道，排氣口經過防火閥后在現場排放或引至安全區域排放，用戶現場須提供進氣氣源（保護氣體），氣源壓力一般控制在0.2-0.6MPa，進氣氣源為凈化空氣（如：儀表風）或氮?dú)?，（注意：在密閉的操作室里，要謹慎使用氮?dú)庾鳛楸Ｗo(hù)氣體，若必須使用氮?dú)庾鞅Ｗo(hù)氣體，請注意現場通風，以確保人身安全）。
7、 由于內裝工控電器、觸摸屏等精密電器，氣源進口處需加裝干燥過濾器，以確保氣源為干燥清潔的空氣，否則會影響電器的使用壽命。
8、 嚴禁進氣氣源為爆炸性混合氣體?。?br/>二、 用戶元件的安裝
1、 由于內裝配電系統元件由用戶自行調整，因此，用戶必須在安全區內進行設定、調試。
2、 不得撤拆面板上的電器元件，以免影響柜體的氣密性能。
三、 電氣安裝
1、 本產品必須由專業電工，進行操作。
2、 用戶按我公司提供的電器系統圖、接線圖、端子圖等技術文件，結合產品實際情況逐一對應進行接線。
3、 接線時，請注意各進出電纜的密封性（嚴禁將通頭中的密封圈棄之不用），并視各電纜的松緊程度，用防爆膠泥作適當?shù)拿芊馓幚怼?br/>4、 用戶的接線、調試完后，將各門關閉時，一定要保證其密封性能。
5、 本柜體必須按要求將接地線接到專用接地螺絲上。
五 產品的調試
本產品出廠時，正壓自控部分已經過調試，但用戶在具體使用時，仍須根據現場情況重新調試后再使用。
一、 本產品適用于AC220V、50Hz配電系統。
二、 本產品調試分兩部分
1、 自控部分調試
1）調試前檢查
自動控制系統部分主要為隔爆型防爆電器，主要由防爆控制箱、防爆控制按鈕、防爆指示燈、微壓表等組成。檢查各部分是否完好無損，有無影響防爆性能等，接線是否正確（接控制電源：AC220V），手動排氣閥和是否打開。一切正常后方可進行調試。
2）調試方法
調試前，先打開排氣手動閥再打開進氣手動閥、約換氣30分鐘后、接通電源，紅色"電源"指示燈亮，此時按下起動按鈕、綠色"運行"指示燈亮、壓力表處于受電狀態、再調節進氣、排氣閥大小，讓壓力儀表持續顯示值維持在200Pa左右。，，自動報警系統進入監控狀態；些時，該柜進入正常使用狀態。在使用過程中，若由于外界氣源原因?qū)⒄龎呵粔毫ι哂?000Pa時，卸壓電磁閥將打開、同時報警燈閃爍報警，（此時因立即關小進氣手動閥或開大排氣手動閥，調節壓力持續維持在200Pa左右）。若柜內壓力低于100Pa時，進入低壓警鈴報警狀態（此時因立即開大進氣手動閥或關小手動排氣閥，調節壓力持續維持在200Pa左右）；當進氣故障未排除，而氣壓值低于50Pa時，自動控制系統將自動切斷用戶的配電電源，將一直進入欠壓報警狀態；必須按下停止按鈕，才能解除警鈴報警狀態.氣源正常后，將進入新一輪"換氣"過程后，操作順序同上，才能恢復正常工作。
3）調試注意事項：
本產品出廠時，各參數已設定好，嚴禁用戶擅自更改參數。用戶在調試時請注意儀表、自控線路及取樣管路的暢通。
2、 用戶配電系統部分調試
1）本產品經運輸、安裝等環節后，必須嚴格按照低壓成套設備的檢驗、調試標準進行檢查。
2）根據本產品隨箱技術附件（總裝圖紙等）以及用戶的設計圖紙逐一對照，進行檢查和操作。

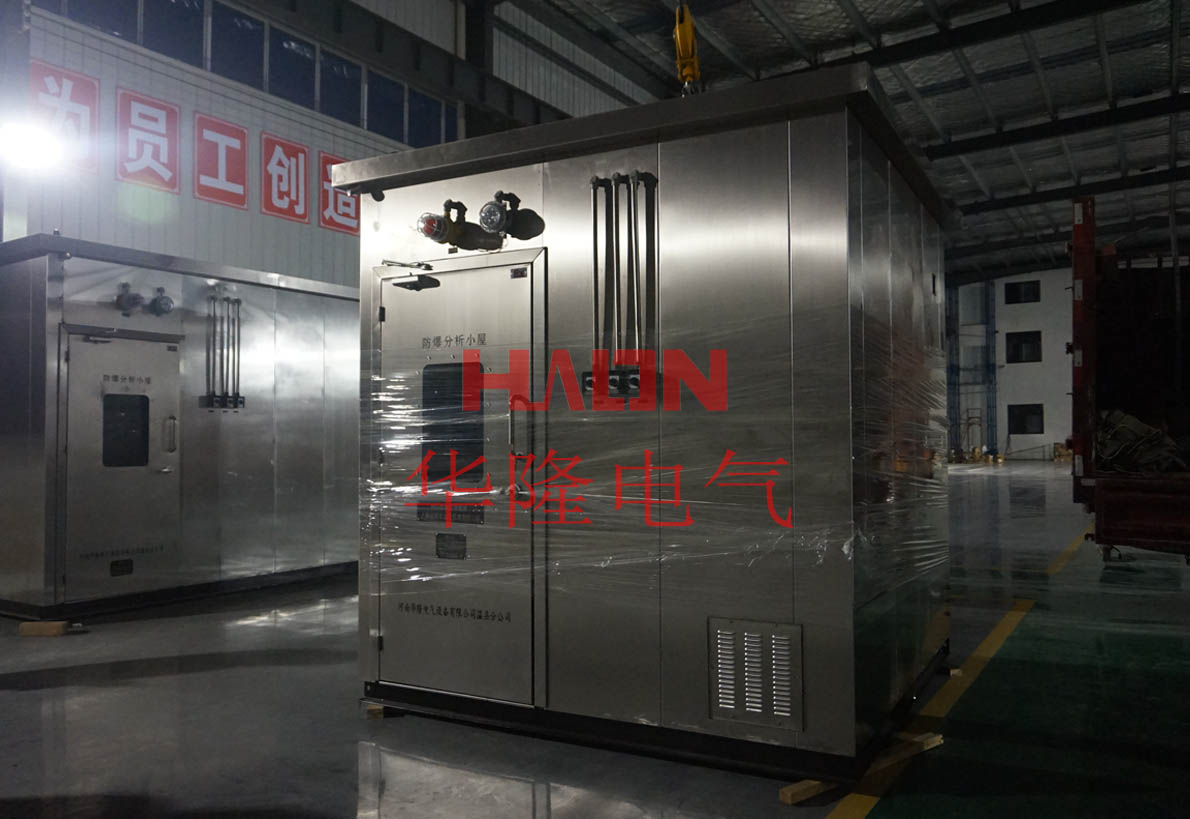

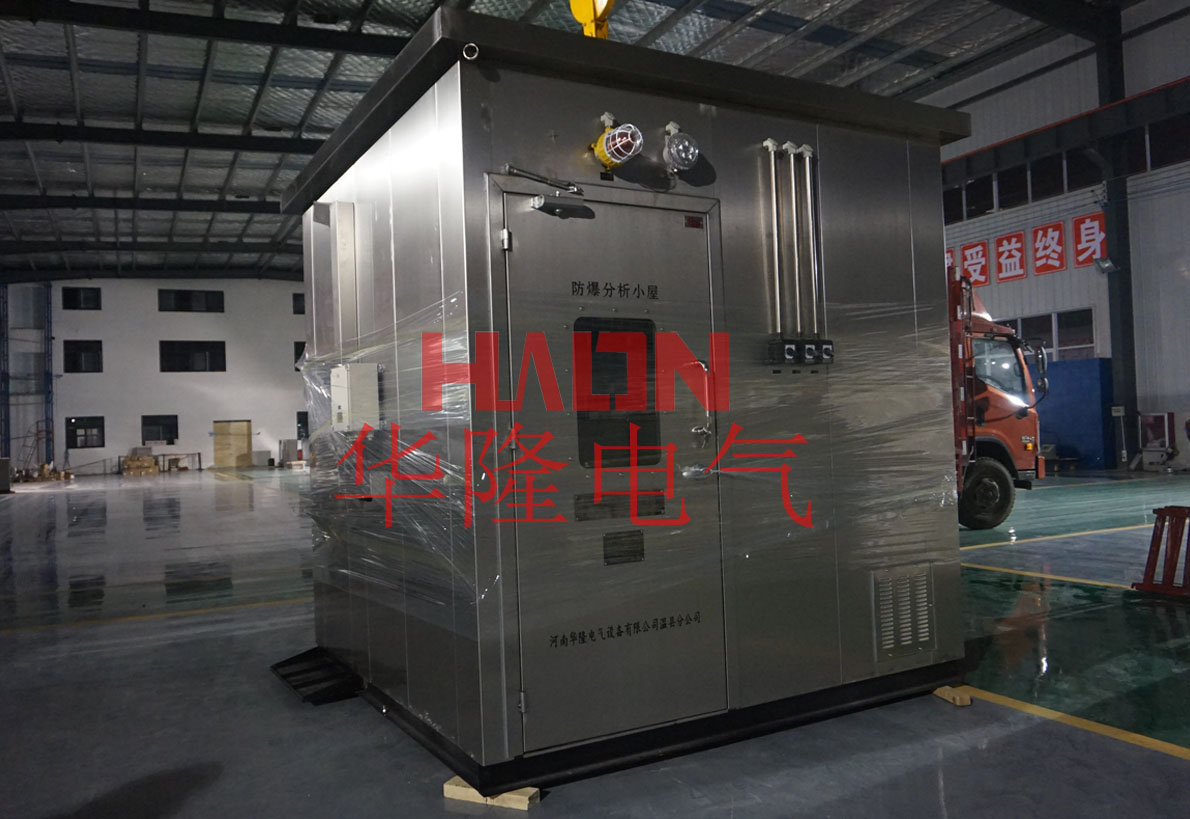

小屋結構：
小屋主體：框架式 龍骨型鋼焊接而成，分內外墻板，墻板材料可是不銹鋼或碳鋼噴塑。鋼板厚度可根據用戶要求定制。小屋內墻之間填充阻燃保溫材料。小 屋地板為4mm厚防滑地板，防靜電處理、耐磨耐用。屋頂可根據用戶要求做成平頂、人字頂、單面斜頂，并能承受500KG/平方的受力、可帶有起重的吊環。小屋安全門帶有玻璃視窗、閉門器及逃生鎖'可快速開啟，操作靈活。根據用戶要求也可增設第二道門。
小屋整體性能密閉、防雨、防塵、隔熱，外殼防護等級為IP65。
小屋的特點：
防爆小屋主要實現用戶現場集中控制、調度指揮、工藝分析、儀表監控的防爆處理，具休其它防爆結構不可比擬的優越性。
室內安保系統：
可燃?xì)怏w檢測器：選用檢測探頭和信號變送器一體化結構的產品，并帶用就地報警和遠傳接點輸出 。
有毒氣體檢測器：當樣品或周圍環境氣體中含有毒組分時，須設有毒氣體檢測報警器，要求與可燃?xì)怏w檢測報警器相同。
微差壓變送器：分析小屋根據 內部體積大小安裝不同數量 的微差壓變送器來檢測分析小屋內的正壓力，將信號反饋 到防爆正壓控制系統，當屋內正壓值降低到規定數值時，會自動切斷分析小屋內非防爆電氣設備電源，以實現小屋的安全可靠。
聲光報警器：采用防爆警燈（旋轉閃光發聲型），裝在屋外醒目 位置，便于觀察故障原因。
感煙感溫探測器：能夠及時發現屋內高溫高煙情況，并將危險信號遠傳控制室。
室內防爆空調：可調節室內溫度，具有恒溫恒溫功能。
照明系統：裝有防爆吸頂熒光燈，具有正常照明和應急照明功能。
通風換氣系統：可采用儀表風或現場安全風，通過換氣過濾裝置給房?jī)?nèi)提供安全可靠氣源。
