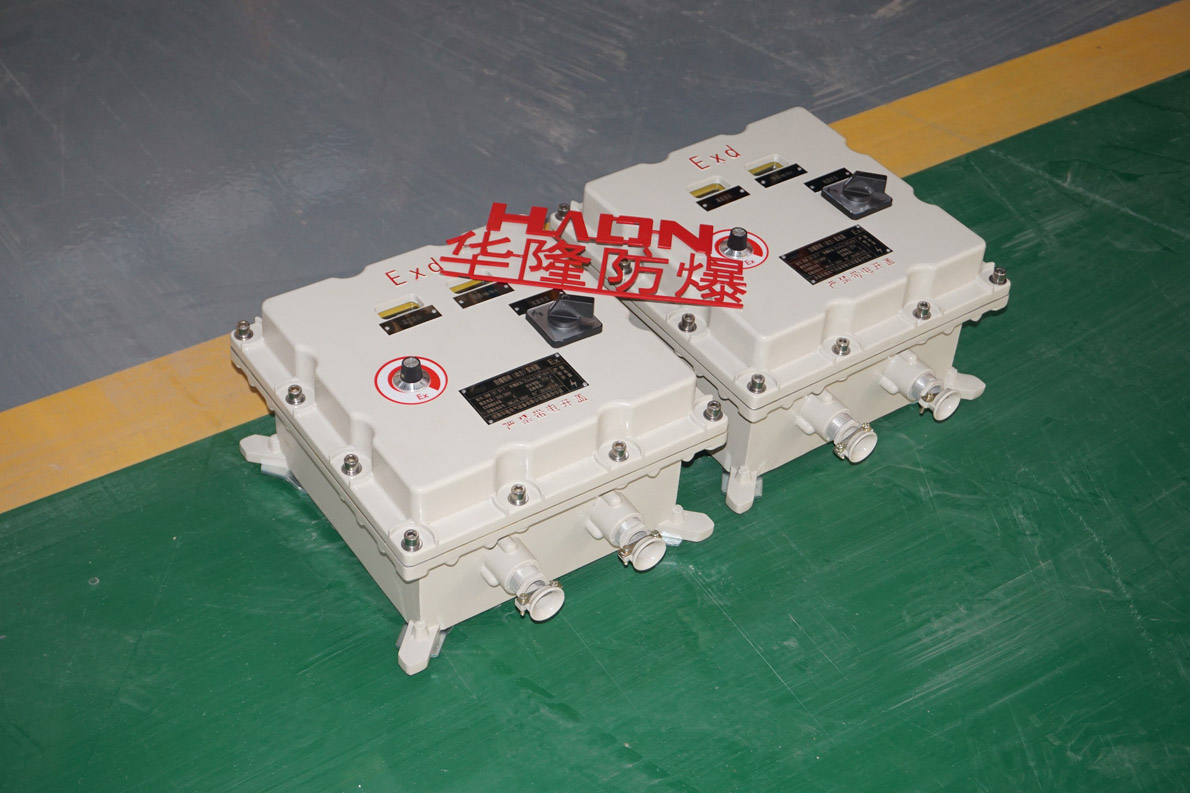

BXMD51-防爆照明動力配電箱
型號含義：B防爆 M照明 D動力 51設計序號 WF1戶外防中等腐蝕 WF2戶外防強腐蝕
適用范圍:
1.1區、2區危險場所或20區、21區、22區危險場所。
2.廣泛適用于石油開采、煉油、化工、軍工等危險環境及海洋石油平臺、油輪等場所.
3.IIA、IIB、IIC類，溫度組別為T(mén)1-T4的爆炸性氣體環境或可燃性粉塵環境。
4. 戶內、戶外(IP54 IP65)均可。
5.溫度組別：T1-T4/T5/T6;
產品特點
1. 隔爆型結構外殼采用ZL102鋁合金鑄造成型，表面高壓靜電噴塑。外殼結構緊湊合理、材質密度高強度好、防爆性能優良，表面塑粉附著力強，具有良好的防腐能力，表面光潔，美觀大方。
2. 內部元件可安裝C65 C120 NSX DZ14 CM1防爆元件或普通低壓元件如繼電器、溫控儀或各種功能模塊，控制箱內部元件可根據用戶的要求進行排列，可實現多種功能，控制開關有多種功能可供選擇。指示燈也有多種顏色可供選擇。由于該產品變化種類多，訂貨時請?zhí)峁┚€路圖。
3. 具有過載保護、短路保護、漏電保護、光控等功能。
4. 本產品為復合型模塊化結構，開關腔為隔爆型，母線腔和接線腔為增安型，可根據用戶要求，對各 回路進行自由組合。
5. 鋼管、防爆撓性管 電纜布線均可，可根據用戶要求特制。
6.本產品全面推出新型優化的設計方案及專利操作機構。全新的設計方案優化了內部元件，進出線腔接線端子，面板布局配置等。使得產品結構更加合理,更經濟實惠,性能更加完善。新型專利操作機構采用連動結構獨立于操作面板，采用卡扣方式安裝于內部元件上，結構緊湊合理,通用性強,操作方便,手感好。并且設有自動導向功能，在檢修后，蓋板可以輕松合上。
外形及安裝尺寸：
| 型 號 | A | B | C | D | E |
| BXMD51-4XX | 300 | 357 | 400 | 555 | 600 |
| BXMD51-4XXD | 300 | 357 | 400 | 555 | 600 |
| BXMD51-6XX | 300 | 357 | 400 | 555 | 600 |
| BXMD51-6kXX | 300 | 357 | 400 | 555 | 600 |
| BXMD51-8XX | 600 | 675 | 720 | 555 | 600 |
| BXMD51-8KXX | 600 | 675 | 720 | 555 | 600 |
| BXMD51-10XX | 600 | 675 | 720 | 555 | 600 |
| BXMD51-10KXX | 600 | 675 | 720 | 555 | 600 |
| BXMD51-12XX | 600 | 675 | 720 | 555 | 600 |
| BXMD51-12KXX | 600 | 675 | 720 | 555 | 600 |
| IIC級與IIB級外型尺寸相同 | |||||
| 想了解更多防爆照明動力配電箱的請致電15637170993 | |||||
主要技術參數:
| 型號 | 額定電壓 | 主回路額定電壓 | 支路數 | 主回路總開關數 | 支路額定電流 |
| BXMD51-4 | 380/220 | 60-250 | 4 | 1 | |
| BXMD51-6 | 380/220 | 60-250 | 6 | 3 | |
| BXMD51-8 | 380/220 | 60-250 | 8 | 5 | |
| BXMD51-10 | 380/220 | 60-250 | 10 | 10 | |
| BXMD51-12 | 380/220 | 60-250 | 12 | 15 | |
| BXMD51-4K | 380/220 | 60-250 | 4 | 20 | |
| BXMD51-6K | 380/220 | 60-250 | 6 | 25 | |
| BXMD51-8K | 380/220 | 60-250 | 8 | 1 | 32 |
| BXMD51-10K | 380/220 | 60-250 | 10 | 40 | |
| BXMD51-12 | 380/220 | 60-250 | 12 | 56 |
